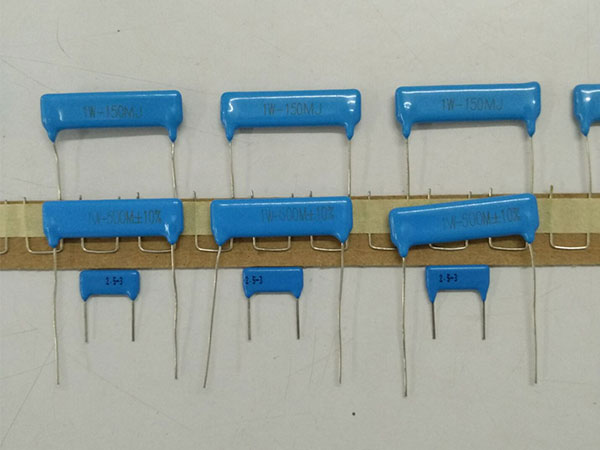

产品特点
■ 是高电压电路用的高电阻值产品。
■ 是薄型的SIP形状。
■ 使用了相当于UL94V-0的阻燃性涂料。
■ 由于使用了厚膜电阻（RuO2系），因此对寿命?长期变化十分稳定。
■ 端子无铅电镀品，符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用欧盟RoHS指令。

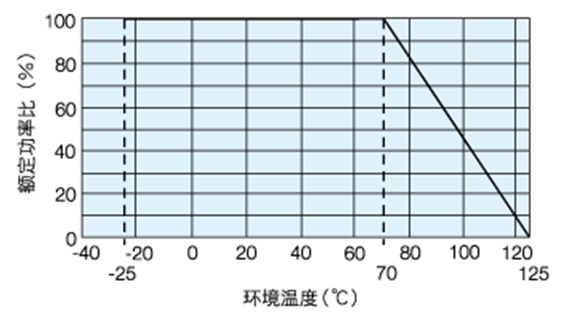

负荷特性曲线
在环境温度70°C以上使用时，应按照左图负荷特性曲线，减小额定功率。
主要参数
|
型号 |
额定功率（W） |
阻值范围 |
阻值偏差 |
最高使用电压 |

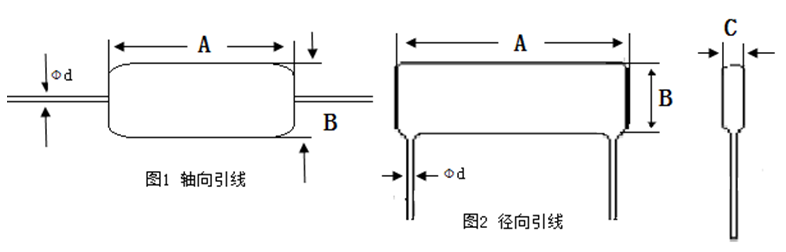

外形尺寸（mm） |
备注 |
|||
|
A |
B |
C |
Фd |
||||||
|
8610 |
0.5 |
1M~1000M |
±5% |
1.5 KV |
10 |
5.0 |
2.0 |
0.5 |
图1 |
|
8640 |
1 |
1M~1000M |
26 KV |
40 |
10 |
2.5 |
0.6 |
图2 |
|
|
8660 |
2 |
1M~1000M |
30 KV |
60 |
60 |
3.0 |
0.6 |
图1 |
|
额定环境温度 : ＋70°C
使用温度范围 : －55°C～＋155°C
额定电压是√额定功率×公称电阻值 所算出的值或表中最高使用电压两者中小的值为额定电压。
电气特性
|
试验项目 |
性能要求 |
试验方法 |
|
过载（短时间） |
△R≤±（1%R+0.05Ω） |
2.5倍额定电压、5秒 |
|
可焊性 |
沾锡面积不小于95% |
260±10℃、2±0.5S |
|
引出端强度 |
△R≤±（1%R+0.05Ω） |
拉力：20N、10±1S 弯曲：2×900 扭转：2×1800 |
|
耐焊接热 |
△R≤±（1%R+0.05Ω） |
260±10℃ 10±1S or 350±5℃、3.5±0.5S |
|
温度快速变化 |
△R≤±(1%R+0.05Ω) |
-55±3℃、30min; 155±3℃、30min 5次循环 |
|
断续过负荷 |
△R≤±(5%R+0.1Ω) |
2.5倍额定电压 通1S、断25S 10000次循环 |
|
电阻温度系数 |
TCR≤±200PPM/℃ |
高于室温100℃、恒温30～40min |
|
耐久性 |
△R≤±(5%R+0.1Ω) |
70±2℃、1000h，额定直流电压 1.5小时ON、0.5小时OFF的周期. |
|
稳态湿热 |
△R≤±(5%R+0.1Ω) |
40±2℃、90～95%RH、56天 |
